Rozstaw prętów w stropie nie jest sprawą „na oko”, bo od niego zależą nośność, rysy i zachowanie płyty pod obciążeniem. W praktyce najważniejsze jest to, czy mówimy o zbrojeniu głównym, rozdzielczym, strefie przęsła czy podpory oraz jak gruba jest sama płyta. Poniżej rozpisuję, co ile układa się pręty, jakie limity wynikają z Eurokodu 2 i jakie błędy najczęściej wychodzą dopiero na budowie.
Najważniejsze liczby, które warto zapamiętać
- W strefie największych momentów główne zbrojenie płyty ma zwykle rozstaw nie większy niż 2h i 250 mm.
- W pozostałej części płyty limit rośnie do 3h i 400 mm, a zbrojenie rozdzielcze do 3,5h i 450 mm.
- W praktyce stropy monolityczne w domach jednorodzinnych często mają pręty główne co 10-20 cm, a rozdzielcze co 20-30 cm.
- Osiowy rozstaw to nie to samo co wolna przestrzeń między prętami, więc przy odbiorze trzeba patrzeć na oba parametry.
- O tym, co ile układać pręty, decyduje projekt, a nie jedna uniwersalna liczba.
Co naprawdę decyduje o rozstawie prętów w stropie
Ja zawsze zaczynam od jednej rzeczy: strop nie pracuje równomiernie w całej powierzchni. W jednych miejscach beton jest ściskany, w innych rozciągany, a stal ma przejąć właśnie te rozciągane strefy. Dlatego rozstaw zależy od rozpiętości, schematu podparcia, grubości płyty, obciążeń użytkowych i tego, czy strop jest jednokierunkowy, czy pracuje w dwóch kierunkach.

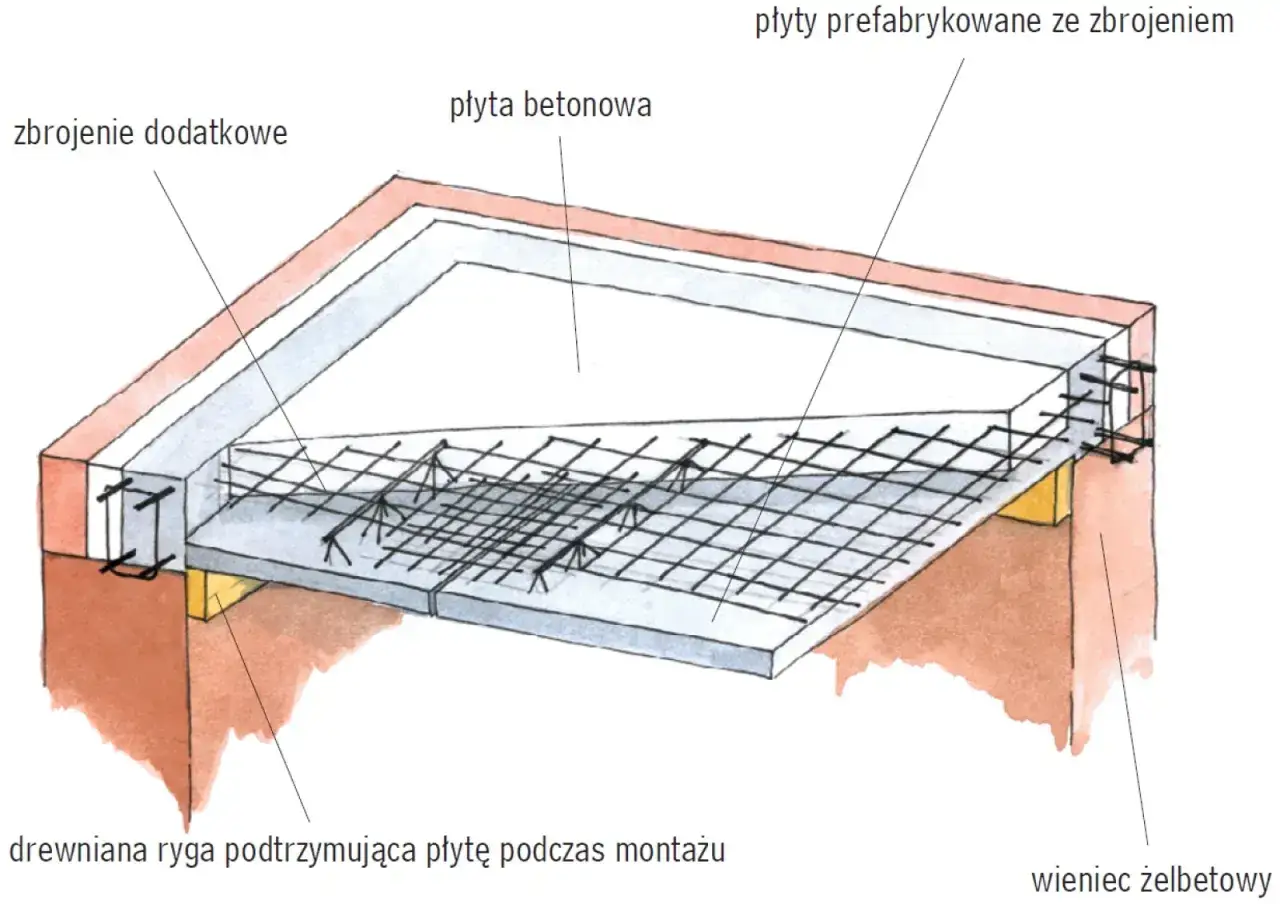

W płycie monolitycznej pręty główne układa się tam, gdzie pojawiają się największe momenty zginające, czyli zwykle dołem w przęśle i górą nad podporami. To ważne, bo wielu inwestorów patrzy tylko na sam „odstęp co ile centymetrów”, a pomija położenie zbrojenia. Tymczasem ten sam rozstaw w złej strefie nie da oczekiwanego efektu.
Na wynik wpływa też średnica prętów i otulina, czyli warstwa betonu między stalą a powierzchnią elementu. Otulina chroni stal przed korozją i pożarem, ale jednocześnie ogranicza miejsce, w którym da się sensownie zagęścić pręty. Im większe kruszywo i im grubsze pręty, tym bardziej trzeba pilnować odległości w świetle między nimi. To właśnie dlatego w praktyce nie ma jednego „uniwersalnego” rozstawu dla każdego stropu. Następny krok to przejście od zasad ogólnych do liczb, które najczęściej pojawiają się na budowie.
Jakie rozstawy są typowe w praktyce
W praktyce budowlanej najczęściej spotyka się układ, w którym zbrojenie główne jest gęstsze niż rozdzielcze. Dla typowych stropów monolitycznych w budownictwie jednorodzinnym pręty główne mają zwykle średnicę 12-14 mm i rozstaw około 10-20 cm. Zbrojenie rozdzielcze, czyli to, które stabilizuje układ i ogranicza rysy skurczowe, bywa wykonywane z prętów 6-8 mm w rozstawie 20-30 cm.
| Rodzaj zbrojenia | Typowy rozstaw | Limit projektowy | Po co jest ten układ |
|---|---|---|---|
| Zbrojenie główne w polu płyty | 10-20 cm | nie więcej niż 3h i 400 mm | Przenosi podstawowe siły rozciągające w przęśle. |
| Zbrojenie główne w strefie największych momentów | często gęściej niż w polu płyty | nie więcej niż 2h i 250 mm | Wzmacnia miejsca najbardziej narażone na zginanie, zwykle przy podporach i obciążeniach skupionych. |
| Zbrojenie rozdzielcze | 20-30 cm | nie więcej niż 3,5h i 450 mm | Rozkłada naprężenia, stabilizuje siatkę i ogranicza rysy. |
Warto czytać te liczby razem z grubością płyty. Jeśli strop ma 18 cm, to 3h daje 54 cm, ale i tak działa ostrzejszy limit 400 mm. W strefie największych momentów przy tej samej grubości 2h daje 36 cm, lecz znowu obowiązuje ograniczenie 250 mm, więc rzeczywisty maksymalny rozstaw będzie mniejszy. Z kolei przy płycie 15 cm rozstaw zbrojenia rozdzielczego według 3,5h wyniósłby 52,5 cm, ale limit 450 mm nadal obcina tę wartość. To pokazuje, że sama grubość płyty nie wystarcza do odpowiedzi na pytanie „co ile pręty”.
Ja traktuję takie wartości jako bezpieczne ramy projektowe, a nie jako zachętę do dowolnego mieszania średnic. Jeżeli projekt przewiduje np. Ø12 co 12 cm, to nie jest to przesada, tylko odpowiedź na konkretne obciążenie i wymagania pracy płyty. Z tych liczb łatwo przejść do jeszcze ważniejszej rzeczy: jak rozpoznać, które pręty na rysunku są naprawdę nośne.
Jak czytać projekt i nie pomylić zbrojenia głównego z rozdzielczym
Na rysunku stropu najważniejsze jest rozróżnienie dwóch układów: zbrojenia głównego i zbrojenia rozdzielczego. Pierwsze przenosi siły wynikające ze zginania, drugie pomaga utrzymać równomierną pracę płyty, ogranicza lokalne pęknięcia i spina cały układ. Jeżeli ktoś myli te dwie warstwy, bardzo łatwo układa pręty „poprawnie liczbowo”, ale całkowicie źle konstrukcyjnie.
W praktyce patrzę na trzy rzeczy: kierunek prętów, ich położenie w przekroju i opis na rysunku. Główne zbrojenie w stropie jednoprzęsłowym zwykle idzie w kierunku większej rozpiętości pracy płyty, a rozdzielcze układa się prostopadle. W stropach ciągłych układ jest bardziej złożony, bo nad podporami pojawia się dodatkowe zbrojenie górne. To właśnie dlatego nie da się ocenić stropu po samym zdjęciu wiązania z budowy.
Warto też rozumieć pojęcie osiowego rozstawu. To odległość między osiami kolejnych prętów, a nie wolna szczelina między nimi. Jeśli projekt mówi „Ø12 co 15 cm”, to znaczy, że środek jednego pręta jest oddalony od środka drugiego o 150 mm. Sama wolna przestrzeń będzie mniejsza, bo trzeba odjąć średnicę pręta. Przy kontroli wykonania to częsty błąd, bo ktoś mierzy „na oko” tylko prześwit i sądzi, że wszystko się zgadza.
Ja zawsze przypominam również o otulinie. To nie jest zapas „na wszelki wypadek”, tylko element projektowy, który zabezpiecza stal i pomaga utrzymać trwałość konstrukcji. Kiedy otulina jest za mała, stal jest zbyt blisko powierzchni; kiedy jest za duża, pręt może wylądować poza strefą pracy. I właśnie wtedy zbrojenie przestaje robić to, do czego zostało zaprojektowane. Skoro wiemy już, jak czytać układ, warto zobaczyć, gdzie na budowie najczęściej pojawiają się problemy.
Najczęstsze błędy, które psują strop jeszcze przed betonowaniem
Najwięcej problemów widzę nie w projekcie, tylko w wykonaniu. Strop potrafi wyglądać poprawnie z daleka, a mimo to mieć błędy, które później kończą się rysami, ugięciem albo potrzebą kosztownych poprawek. Poniżej zestawiam te pomyłki, które pojawiają się najczęściej.
| Błąd | Co powoduje | Co zrobić zamiast tego |
|---|---|---|
| Zwiększanie rozstawu „bo i tak będzie beton” | Większe ugięcia, większe rysy i słabsza sztywność płyty. | Trzymać się rozstawu z projektu i nie traktować stali jak zapasu materiału. |
| Zmiana średnicy prętów bez przeliczenia | Inna powierzchnia zbrojenia niż zakładana przez konstruktora. | Każdą zmianę konsultować, nawet jeśli różnica wydaje się niewielka. |
| Zbyt mały odstęp w świetle między prętami | Problemy z zagęszczeniem betonu i ryzyko pustek w przekroju. | Sprawdzić minimalną odległość względem średnicy pręta i kruszywa. |
| Przesunięcie siatki na dystansach „jak wyjdzie” | Pręty trafiają poza strefę rozciąganą i nie pracują tam, gdzie trzeba. | Kontrolować wysokość ułożenia przed zalaniem betonem. |
| Brak dodatkowego zbrojenia przy otworach, podporach i balkonach | Lokalne osłabienie płyty i pęknięcia w newralgicznych miejscach. | Ułożyć przewidziane w projekcie wzmocnienia i nie skracać ich bez zgody konstruktora. |
Do tej listy dodałbym jeszcze jedną rzecz, którą inwestorzy często bagatelizują: zakłady prętów. Jeżeli pręty są łączone na długości, ich pozycja ma znaczenie i nie powinno się ich przypadkowo zbijać w jednym miejscu. To samo dotyczy wiązania w narożach i przy podporach. W stropie żelbetowym nie ma „mało ważnych” stref, są tylko strefy mniej albo bardziej obciążone. A to prowadzi już do pytania, kiedy orientacyjny rozstaw przestaje wystarczać.
Kiedy nie wystarczy orientacyjny rozstaw
Są sytuacje, w których nie ma sensu zgadywać ani posługiwać się średnią z katalogu. Ja traktuję to jako moment, w którym projekt konstrukcyjny musi mieć ostatnie słowo. Dotyczy to przede wszystkim stropów o większej rozpiętości, nieregularnym kształcie, dużych otworach, balkonach wspornikowych, schodach wciętych w płytę, ciężkich ścianek działowych oraz miejsc z obciążeniem skupionym, na przykład od słupa, komina czy ciężkiego urządzenia.
Podobnie jest wtedy, gdy ktoś chce zmienić układ instalacji i „przy okazji” przesunąć kilka prętów. Taka korekta nie jest kosmetyką, tylko zmianą pracy całego przekroju. Przy dużych płytach znaczenie ma też kontrola rys i ścinania, a nie tylko samego zginania. W praktyce oznacza to, że rozstaw może być pozornie poprawny, ale i tak niewystarczający dla danego przypadku.
Ja jestem szczególnie ostrożny przy miejscach, gdzie zbrojenie musi pracować w dwóch kierunkach naraz. Wtedy łatwo przeoczyć, że jedna warstwa została zagęszczona, a druga rozrzedzona ponad miarę. To typowy błąd przy zmianach „na budowie”, kiedy ekipa stara się uprościć układ, żeby szybciej zamknąć etap. Tyle że strop nie wybacza takich skrótów. Dlatego najlepiej patrzeć na odbiór zbrojenia jak na ostatni realny moment na wychwycenie problemu.
Co sprawdzam, zanim strop trafi do betonowania
Przed betonowaniem przechodzę przez prostą, ale skuteczną listę kontroli. Nie zastępuje ona projektu ani nadzoru konstruktora, ale bardzo szybko pokazuje, czy układ jest wykonany poprawnie. To właśnie na tym etapie najłatwiej wyłapać błędy, które później są praktycznie nie do naprawienia.
- Rozstaw prętów zgadza się z rysunkiem, a nie tylko „mniej więcej”.
- Średnica prętów odpowiada projektowi i nie została zmieniona bez uzasadnienia.
- Pręty główne znajdują się w odpowiedniej strefie pracy płyty, czyli dołem w przęśle i górą nad podporami tam, gdzie trzeba.
- Otulina i dystanse utrzymują pręty na właściwej wysokości.
- Przestrzeń między prętami pozwoli na prawidłowe zagęszczenie betonu.
- Dodatkowe zbrojenie przy otworach, balkonach, podporach i krawędziach nie zostało pominięte.
Jeżeli na którymkolwiek z tych punktów pojawia się wątpliwość, zatrzymuję się jeszcze przed betonowaniem i wyjaśniam sprawę z kierownikiem budowy albo konstruktorem. To zwykle oszczędza więcej czasu niż późniejsze poprawki. W praktyce właśnie tak wygląda rozsądne podejście do rozstawu prętów: nie szuka się jednej magicznej liczby, tylko sprawdza, czy cały układ pracuje zgodnie z projektem i zasadami żelbetu. Dzięki temu strop nie tylko „wygląda na zbrojony”, ale rzeczywiście ma szansę bezpiecznie pracować przez lata.
